برنامه Cisco Packet Tracer  شبیه سازی کامپیوتری از ساختار شبکه می باشد. با امکانات این نرم افزار قادر خواهید بود شبکه های ساده تا شبکه های پیچیده متشکل از چندین روتر از لایه های مختلف، سوئیچ، سرور و... را شبیه سازی نموده و با انجام کانفیگ های مد نظر ، قبل از پیاده سازی عملی کانفیگ خود را تست نمایید.

در حال حاضر نسخه 5.3.3 آن ظاهرا آخرین نسخه می باشد. در ادامه لینک های دانلود و دریافت ویدئو های آموزشی آن ارائه خواهد شد و در مورد قابلیت های آن نیز صحبت خواهد شد.

قابل ذکر است که این نرم افزار از نوع Simulator بوده و تمامی کانفیگ های مورد نظر برای روتر ها و... قابل اجرا بر آن نیستند (البته این نرم افزار در حد کلاس  +Network می باشد)و برای آموزش مباحث تکمیلی بهتر است از Emulator های دیگر مثل GNS3 استفاده گردد.  (ویرایش جدید 92/5/10)

الف: دانلود آخرین نسخه Cisco Packet Tracer

آخرین نسخه این نرم افزار را می توانید از محل زیر دریافت نمایید:

                      http://www.ciscopackettracer.net

                      http://www.4shared.com/get/OxozaT3h/Cisco_Packet_Tracer_53.html

ب: لینک های آموزشی برای  Cisco Packet Tracer

     - سایت آپارات   (فیلم)

                        http://www.aparat.com/v/TP4Ru

                        http://www.aparat.com/v/xa1AT

                        http://www.aparat.com/v/jHyg4



     - سایت آشیانه(فیلم)

                        آموزش گام به گام کار با Cisco Packet Tracer

     - سایت اینفوبوی Infoboy

                        آموزش Cisco packet tracer



      -پیشنهاد ما

  1.  کتاب آموزشی فارسی PDF انجمن سیسکو به پارسی  - پسورد فایل www.lianbooks.com
  2.  کتاب الکترونیکی آشنایی با نرم افزار Packet Tracer سایت راسخون
  3.  کتاب بسیار کامل آموزش  Cisco Packet Tracer شامل 110 صفحه بهمراه ضمیمه فایل مثال ها از مهندس حمید ریاضی (رمز:mynote.blog.ir)
  4. کتاب آموزش  Cisco Packet Tracer شامل 44 صفحهاز مهندس آهنگر (رمز:mynote.blog.ir)

 ج: آموزش Cisco Packet Tracer



1- نمای کلی نرم افزار

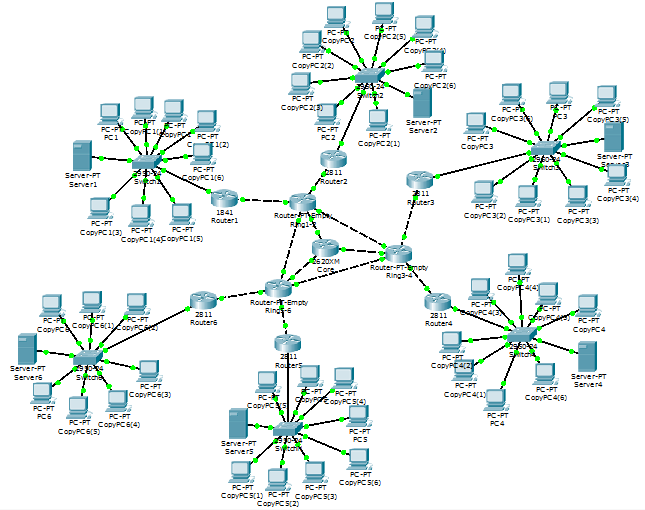

2- یک نمونه خروجی نرم افزار





3-Device‌های قابل استفاده در نرم افزار

در قسمت سمت چپ پایین نرم افزار دیوایس ها و ابزار یکه قابل استفاده در برنامه هستند را می توانید مشاهده کنید، با نگه داشتن ماوس بر روی هر یک از آیکون ها، هم نام دیوایس زیر آن نوشته می شود و هم در سمت راست آنها لیست مدل های قابل استفاده بنمایش در می آید که با استفاده از خاصیت Drag and Drop (بگیر و بکش) می توانید آن را به صفحه اصلی سفید خود انتقال دهید.

این ابزار شامل روتر ها (Routers)، سوئیچ های لایه 2  و 3 (Switches) ، هاب ها (Hubs)، ابزار وایرلس، انواع کانکشن (کابل کراس، استریت و کنسول)و....

3-انجام چند سناریو و مثال

مثال اول:ایجاد یک شبکه LAN بر اساس 192.168.0.0/24 متشکل از 3 قسمت که همدیگر را پینگ نمی کنند.

دو روش وجود دارد یکی استفاده از سوئیچ قابل مدیریت و کانفیگ (لایه3)  و استفاده از VLAN و دیگری استفاده از بحث Subnetting که در مباحث قبلی گفته شده است. اما روش VLAN‌سازی با شبیه ساز

دانلود فایل مثال  :  ساخت 3 شبکه با یک رنج IP از هم جدا با VLAN

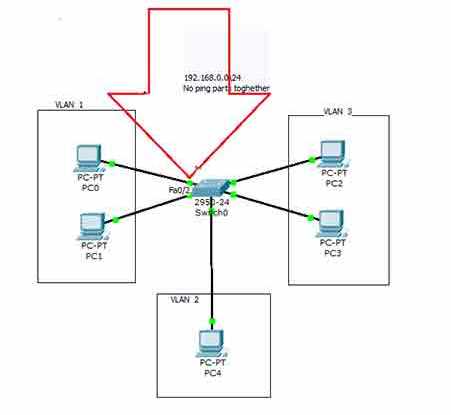

شکل 1- مشخصات اتصالات سوئیچ

(با نگه داشتن ماوس روی سوئیچ)

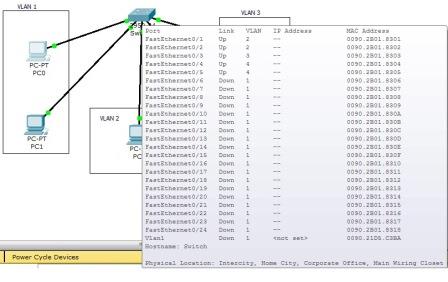

شکل 2- مشخصات محل اتصالات سوئیچ با دیوایس ها

(با نگه داشتن ماوس روی سوئیچ محل های سبز اتصال: FastEthernet 0 ,1 و....)

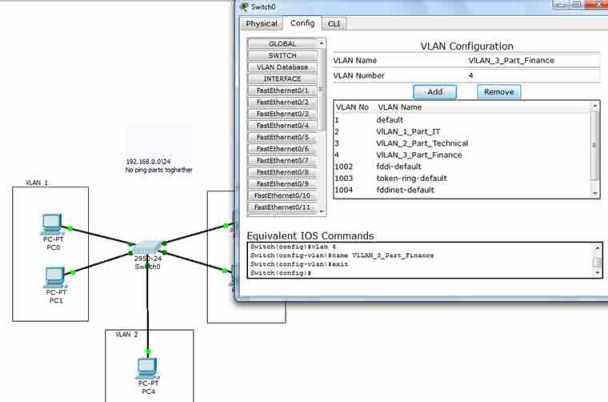

شکل 3- ایجاد VLAN های مختلف در سوئیچ قابل کانفیگ لایه 3

(باکلیک روی سوئیچ و انتخاب VLAN Database (در نام VLAN از فاصله استفاده نشود)

شکل 4- معرفی لینک های مرتبط با هر FAstEthernet با VLAN مورد نظر

مثال دوم : طراحی دو شبکه کاملا مستقل از نطر رنج IP و متصل بهم با استفاده از سوئیچ لایه 3

شبکه اول با رنج 192.168.10.0/24 و دوم 172.16.0.0/16

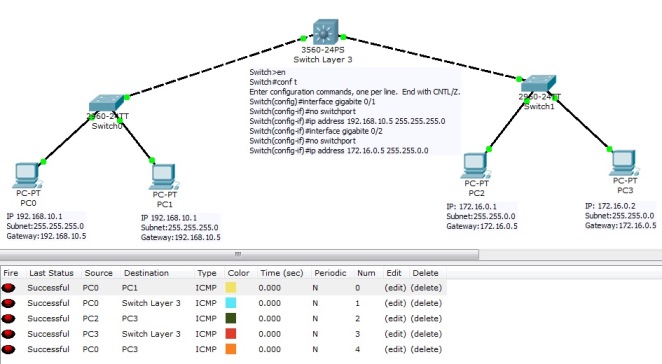

برای طراحی با کلیک بر تصویر زیر ، جزئیات کانفیگ دیده می شود در ضمن فایل مثال را از این ضمیمه دریافت کنید
